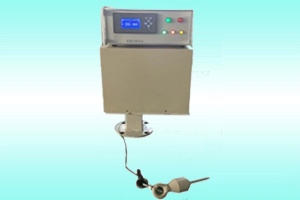

重錘料位計產品特點：
獨特的結構與傳動方式
鋼絲繩經久耐用，比國內其他品牌鋼絲繩壽命增加一倍
防卡死，防死機，智能保護電路，智能報警
自動與手動可隨意切換
運行可靠、探測自如、維護量小、應用面廣
具體環境對設備影響微小，能夠適應惡劣的現場環境
重錘料位計機械傳動部分說明
測量范圍：0-10/20/40米
測量精度：±1%
重 復 性：±1%
分 辨 率：±2cm
探測速度：0.14m/s
測 量 帶：不銹鋼鋼絲繩
重錘重量：1.5Kg(0-20m),2Kg(0-40m)
功 耗：90W
環境溫度：-10℃- +60℃
重 量：10米 50Kg 20米 60Kg 40米 75Kg
法蘭標準：JB81-59 外徑195mm 孔徑 18mm 孔中心距 160mm(PN1.0,DN80)
出 線 口：M20×1.5
控制顯示器
電源電壓：220VAC±10% 50/60Hz
功 耗：靜止時 15W 運動時105W
環境溫度：-30℃- +60℃
數字顯示：4位LED顯示料面位置
電流輸出：4-20mA DC
定時運行時間：30分鐘
重 量：2Kg
重錘料位計的具體優點
1.機械式測量，簡單可靠，抗粉塵干擾能力強
2.重錘式料位計的量程大可達45.7米
3.重錘式料位計有多重防塵設計（防塵刷、進風孔、測量室隔離）
4.不受介質濕度、粘度的影響
5.不受介質介電常數、電導率、熱導率的影響
6.也可用于測量泥漿、礦漿、瀝青（高溫）等特殊液體
的注意事項
1.主要應用對象為顆粒度較小的固體，大尺寸
重錘料位計選型：
|
型號
|
HD-ZNCN
|
|
圖片
|
傳感器(一次表)
|
控制顯示儀表圖(二次表)
|
|
測量范圍
|
0~8/16/32米(特殊規格可協商)
|
|
|
測量精度
|
±1%
|
|
重 復 性
|
±1%
|
|
分 辨 率
|
±3cm
|
電源電壓
|
220VAC±10%；50/60Hz
|
|
探測速度
|
0.15m/s
|
功耗
|
靜止時15W；運動時105W(含一次表)
|
|
測 量 帶
|
不銹鋼鋼絲繩
|
環境溫度
|
－30℃～＋60℃
|
|
重錘重量
|
1.5kg(0~16cm),2kg(0~32m)
|
數字顯示
|
4位LED顯示料面位置
|
|
電機停轉力矩
|
5N.m
|
電流輸出
|
4～20Ma DC(不需要外加24VA)
|
|
功 耗
|
90W
|
定時時間
|
15～130分鐘(或按用戶要求定)
|
|
環境溫度
|
－10℃～＋60℃
|
報警方式
|
上、下限報警(選配)
|
|
重 量
|
8米50kg;16米60kg;32米75kg
|
重量
|
2kg
|
|
法蘭標準
|
JB81-59外徑￠195mm 孔徑￠18mm 孔中心距￠160mm(PN1.0,DN80)
|
電流輸出信號精度
|
±1%
|
|
出 口 線
|
M20×1.5
|
開孔尺寸
|
A橫式:寬152×高76mm
|
|
B豎式:寬152×高76mm
|
|
外形尺寸
|
長430×高220×寬
|
＋底￠195×110
支架高
直徑195×290mm
|
外形尺寸
|
A橫式:長280×寬163×高80mm
|
|
B豎式:長280×寬80×高163mm
|
四、選型：
|
企標
|
分隔線
|
型號
|
測量量程
|
二次表形式
|
電流輸出
|
報警
|
防靜電
|
說明
|
|
HD
|
|
|
|
|
|
|
|
企標
|
|
|
-
|
|
|
|
|
|
|
無定義
|
|
|
ZNCN
|
|
|
|
|
|
|
|
|
1
|
|
|
|
|
0～8m
|
|
2
|
|
|
|
|
0～16m
|
|
3
|
|
|
|
|
0～32m
|
|
|
A
|
|
|
|
橫式
|
|
B
|
|
|
|
豎式
|
|
|
0
|
|
|
不帶4～20mA輸出
|
|
1
|
|
|
帶4～20mA輸出
|
|
|
0
|
|
不帶上、下限報警
|
|
1
|
|
帶上、下限報警
|
|
|
1
|
防靜電
|
|
2
|
不防靜電
|
|
HD
|
-ZNZC
|
1
|
A
|
1
|
1
|
2
|
完整選型
|
